大金家用多联空调结构及接线方法

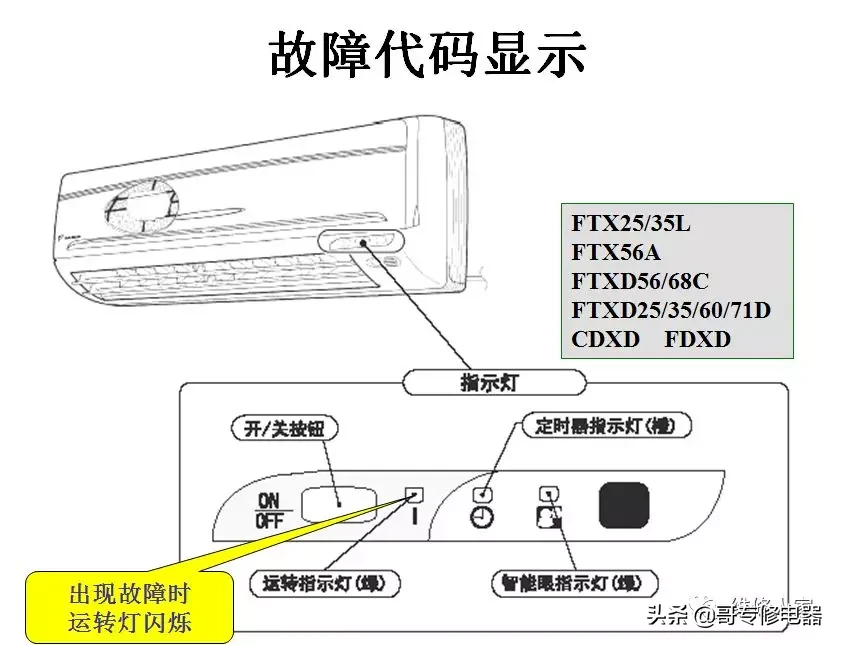

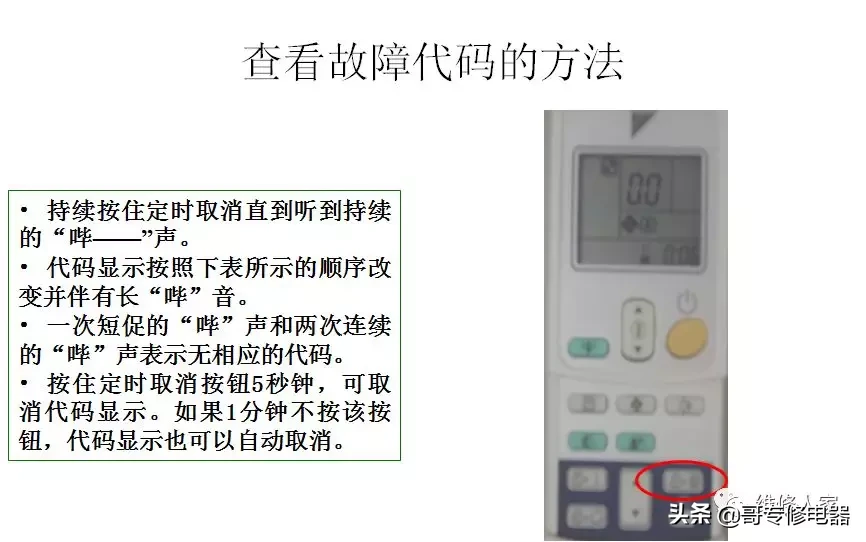

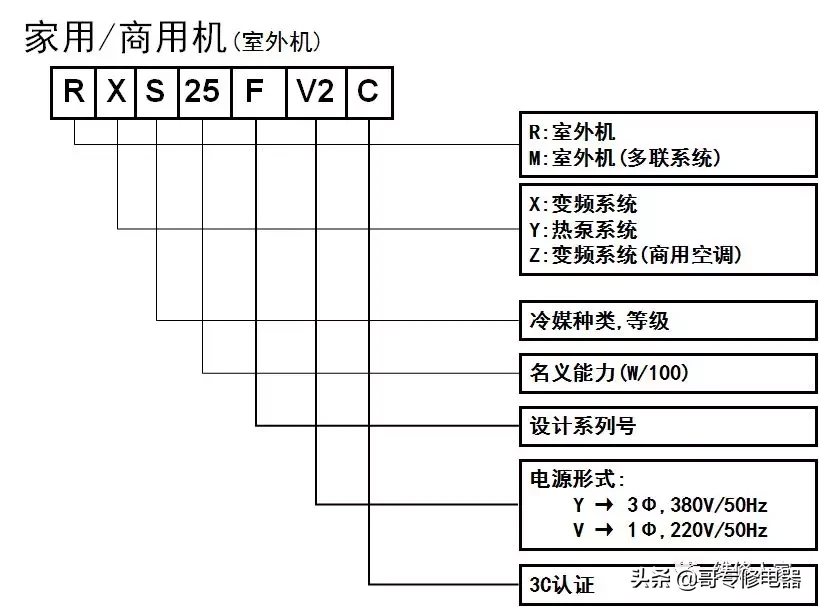

1、命名标志意义

2、传感器作用说明

A、外气热敏电阻

①室外风扇控制

②除霜条件

③制冷时潮湿运转保护，强制温控停机

B、室外热交热敏电阻

①制冷时,高压下降控制

60。C以上时,压缩机频 率按2Hz/分速率下降, 58。C以下时,恢复正常 控制。

②除霜控制

热交温度≤判定温度并持续1分以上,开始除霜运转;除霜运转7.5分钟后,如热交温度≥判定温

度则恢复为制暖运转。

③目标排气管温度控制用。

(电子膨胀阀开度调整,排气管热敏电阻判定)

C、排气管温度热敏电阻

①压缩机排气管温度控制

排气管温度达120。C以上,压缩机频率下降;当排气管降至107。C以下恢复正常。

②目标排气管温度控制(电子膨胀阀开度)

目标值=a×冷凝温度-b×蒸发温度+c;

目标值>实际温度 减小开度(潮湿倾向)

目标值<实际温度 增加开度(过热倾向)

D、室温热敏电阻

①测定室内吸风温度

②温度控制

③频率控制

E、室内热交热敏电阻

①目标排气管温度控制

②(制冷时)冻结防止

③(制暖时)峰值切除(防止过负载)

58。C以上,频率下降;

48。C以下,恢复正常。

④(制暖时)排气管热敏电阻判定

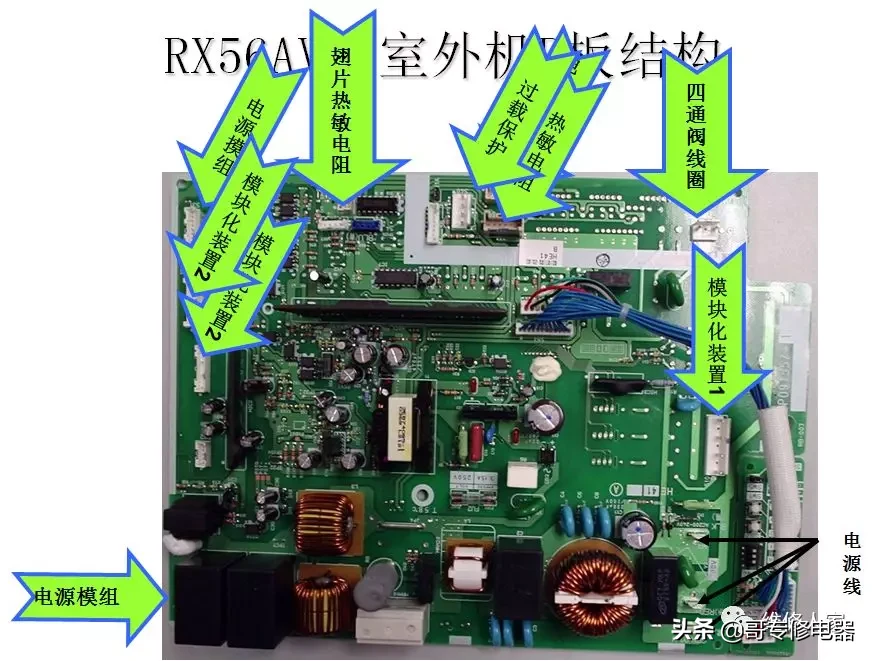

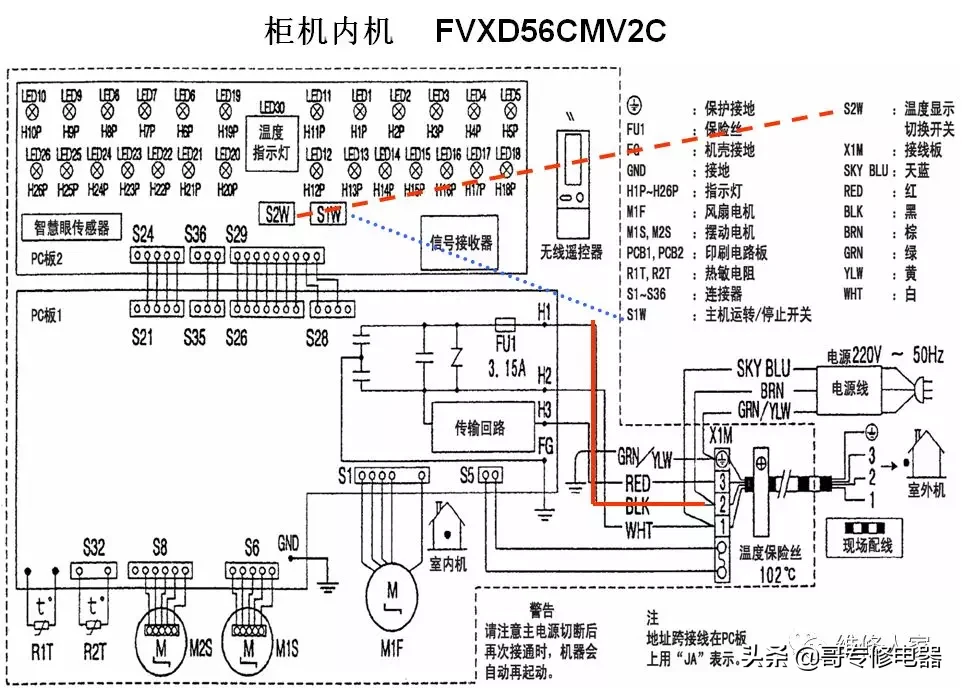

3、机型结构图
