变频空调功率模块的检修注意事项

当确认模块需要更换时，请注意检查室外电脑板是否已经放电完成，因为故障机往往耗电回路已经烧断，放电速度相对缓慢。可通过目测外板指示灯是否完全熄灭，也可以直接用万用表直流档检测p-n之间的电压是否已经低于36v。确认放电完成后才可以拆卸模块。该要点关系到人身安全，同时也可避免新更换的模块，在安装时被高压打坏。

功率模块输入的直流电压（ｐ、ｎ之间）一般为260v-310ｖ左右，而输出的交流电压为一般不应高于２２０ｖ。如果功率模块的输入端无３１０ｖ直流电压，则表明该机的整流滤波电路有问题，而与功率模块无关；如果有３１０ｖ直流电压输入，而ｕ、ｖ、ｗ三相间无低于２２０ｖ均等的交流电压输出或ｕ、ｖ、ｗ三相输出的电压不均等，则可初步判断功率模块有故障。

但有时也会因电脑板输出的控制信号有故障，导致功率模块无输出电压，维修时应注意仔细判断。（可使用部件替换法）

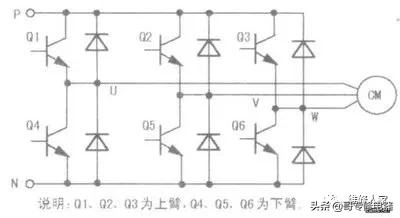

在未连机的情况下，也可用测量ｕ、ｖ、ｗ三相与ｐ、ｎ二相之间的阻值来判断功率模块的好坏。测量方法如下：

1、用指针万用表的红表笔对ｐ端，用黑表笔分别对ｕ、ｖ、ｗ端，其正向阻值应为相同。如其中任何一相阻值与其它两相阻值不同，则可判定该功率模块损坏；用黑表笔对ｎ端，红表笔分别对ｕ、ｖ、ｗ三端，其每项阻值也应相等。如不相等，也可判断功率模块损坏。应更换。

2、用电子万用表时方法与指针万用表正好相反，用电子万用表红色表笔对n端，黑色表笔对u、v、w，其阻值应相同。黑色表笔对p端，红色表笔对u、v、w，其阻值应相同。（此方法由合肥技术服务中心王永见老师提供）

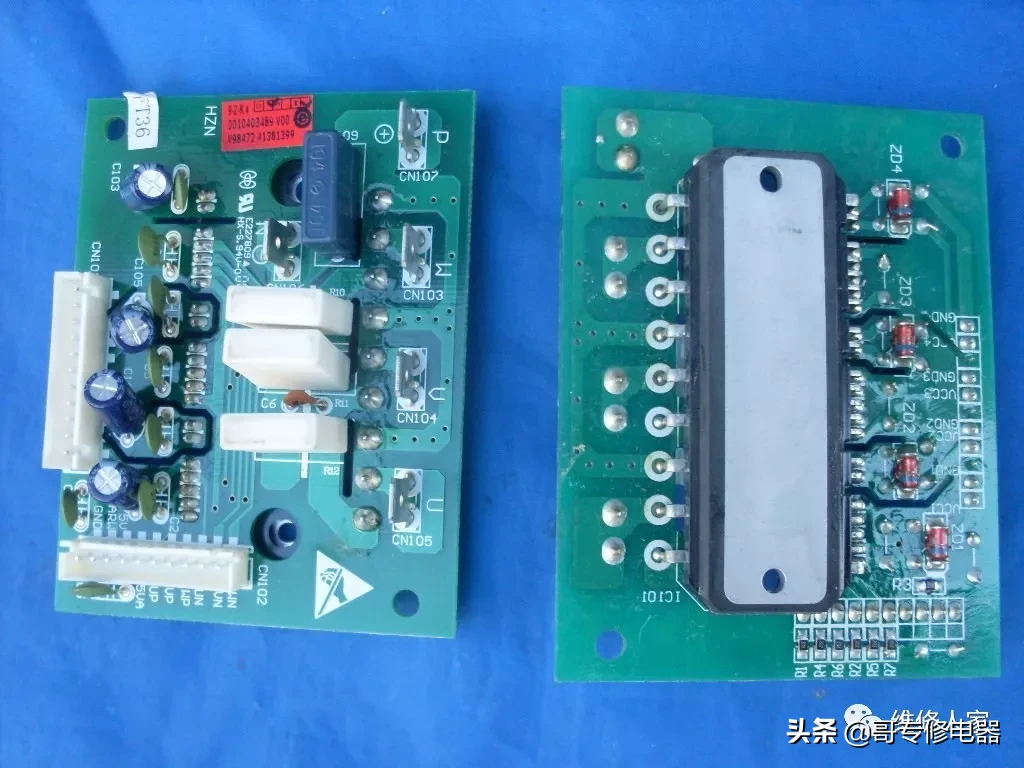

3、功率模块的连接线序问题：无论何种型号，普通功率模块基本上具有七个连接点"p、n、u、v、w、10芯连接排、11芯连接排（部分机型可能没有）"芯(功率模块带电源开关的没有），维修人员在更换模块前，务必用纸笔记下不同线色对应于哪一个名称的连接点，以便再次连接时可以一一对应不会出现错误，特别提醒，不同的模块七个连接点位置会有很大的差异，切不可只记连线位置！七个点中："p"用来连接直流电正极，在有些模块中也可能标识为"＋"；"n"用来连接直流电负极，在有些模块中也可能标识为"-"；"u、v、w"为压机线，多数按照"uvw--黑白红"的顺序进行连接，但也有很多例外（如变频一拖二），建议按照外机原理图进行连接；"10芯连接排"是模块的控制信号线，该线有反正之分，已经通过端子的形状进行限定，安装时应确保插接牢固；"11芯连接排"是模块驱动电源，有的机型可能没有，该线也分反正，已经通过端子的形状进行限定，安装时确保插接牢固，请维修人员注意，"p、n、u、v、w"任意两条线连错，只需要一次开机上电就会造成无法预料的模块损坏。

注意：更换模块时，切不可将新模块接近有磁体，或用带静电的物体接触模块，特别是信号端子的插口，否则极易引起模块内部击穿。
