上海市宝山区大金空调变频多联机开机调试操作流程

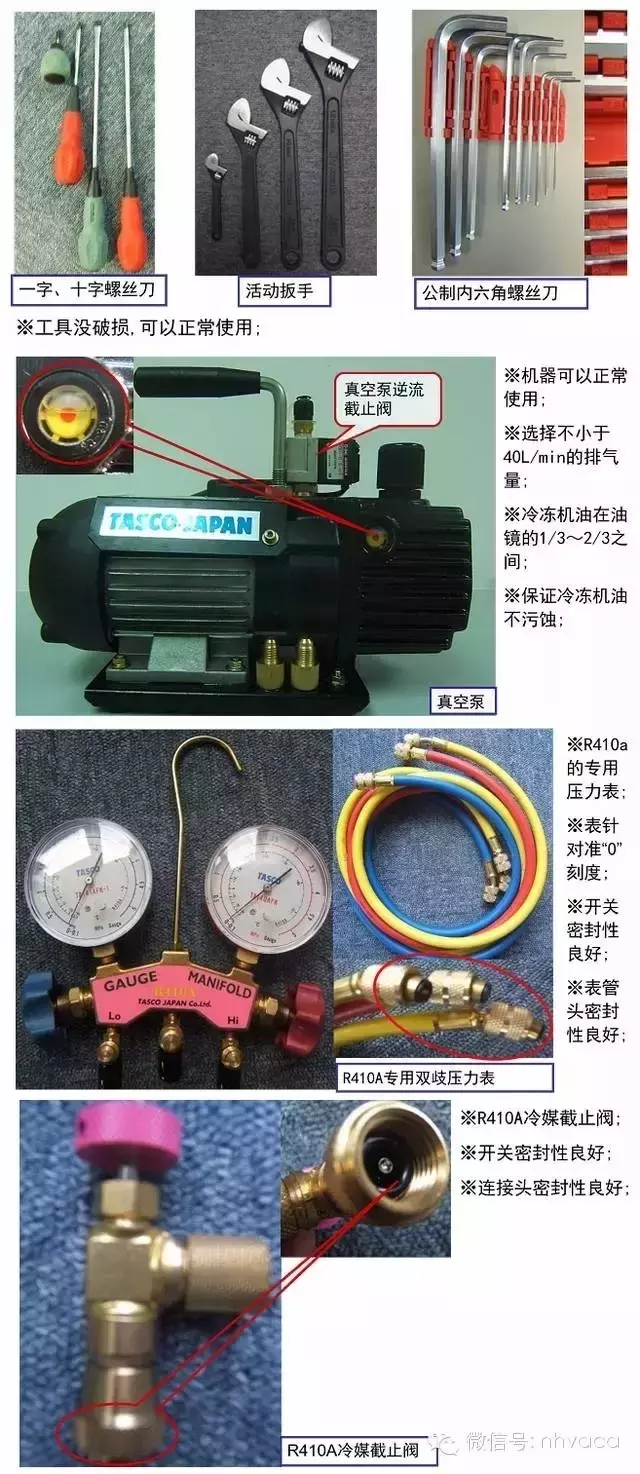

调试前工具准备、检查

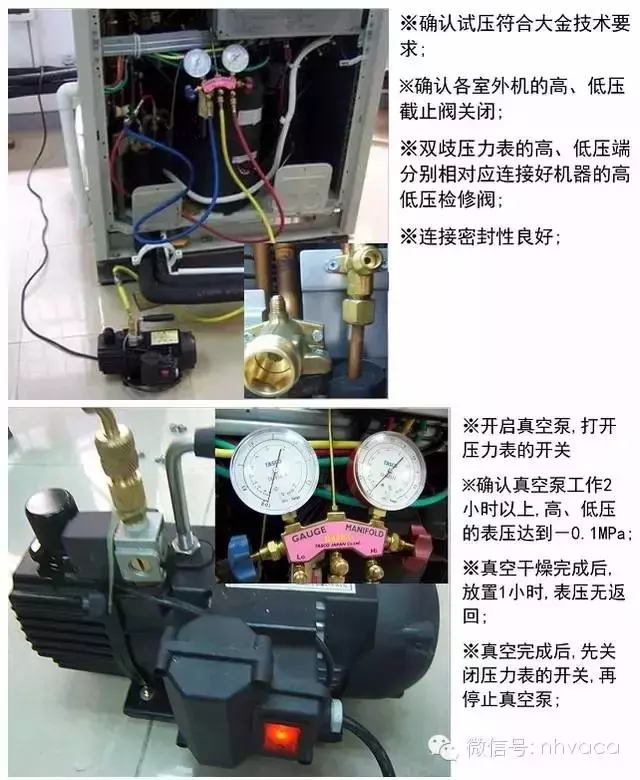

真空作业操作步骤

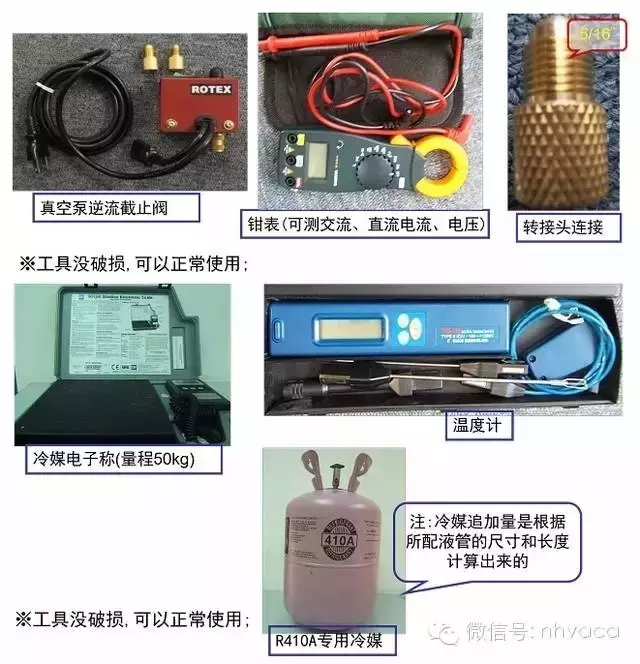

追加冷媒作业步骤
追加冷媒计算公式
| 机型 | 空调系统配管规范 | 冷媒追加量计算 |
| VRVⅢ，SuperVRVⅢ（R410a） | 最大总管长1 000 m。最大单管长165 m。等效配管的总长度为90 m 以上时，必须增加主气配管和主液配管（室外机至第一分支管段）的直径。最大室内外机高低差：室外机位于室内机上方时为50 m；室外机位于室内机下方时为90 m。最大管长差：第一分支管后最远室内机与最近室内机之间长度差为40 m。室内机高低差最大15 m。 | 计算公式：R=〔Ø22.2液管总长〕×0.37+〔Ø19.1液管总长〕×0.26 +〔Ø15.9液管总长〕×0.18+〔Ø12.7液管总长〕×0.12+〔Ø9.5液管总长〕×0.059+〔Ø6.4液管总长〕×0.022注：R四舍五入至0.1kg |
| 家用VRVⅢ（R410a）RMXS_ | 最大总管长300 m。最大单管长120 m。等效配管的总长度为90 m 以上时，必须增加主气配管（室外机至第一分支管段）的直径最大室内外机高低差：室外机位于室内机上方时为50 m。室外机位于室内机下方时为40 m。第一分支管后到最远室内机最长40 m。室内机高低差最大15 m。 | 计算公式：R=〔Ø9.5液管总长〕×0.054+〔Ø6.4液管总长〕×0.022注：R四舍五入至0.1kg |
| 家用LMX（R410a）LMXS_ | 最大总管长150 m。最大单管长50 m。最大室内外机高低差15 m。第一分支管后到最远室内机最长40 m。室内机高低差最大15 m。 | 计算公式：R=〔Ø9.5液管总长〕×0.054+〔Ø6.4液管总长〕×0.022注：R四舍五入至0.1kg |

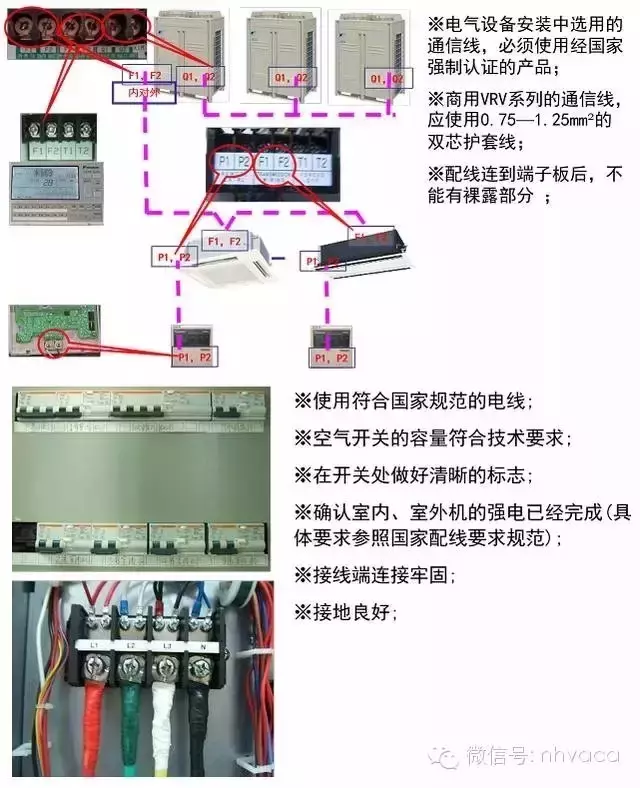

室内、外机通电前检查
室外机通电预热过程

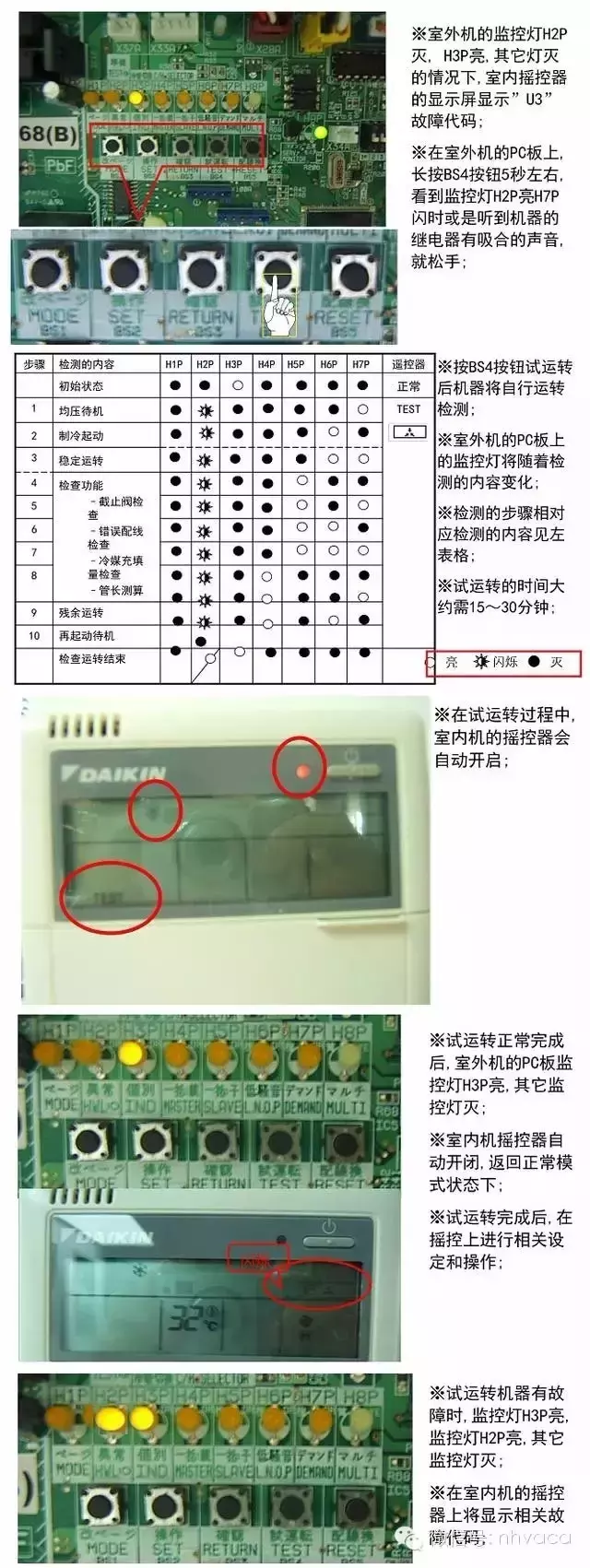

开机调试操作步骤
遥控器的设定
室外机的设定
故障代码的认识
| 故障代码 | 故障内容 | |
| 室内机 | A1 | PC板不良 |
| A3 | 排水水位控制系统故障 | |
| A6 | 风扇电动机锁住,过载 | |
| A9 | 电子膨胀阀驱动部件故障 | |
| C4 | 液管用热敏电阻(R2T)故障 | |
| C5 | 气管用热敏电阻(R3T)故障 | |
| C9 | 吸气管用热敏电阻(R1T)故障 | |
| CJ | 遥控器中的温控传感触器故障 | |
| 室外机 | E1 | 室外机PC板不良 |
| E3 | 高压开关动作 | |
| E4 | 低压传感器动作 | |
| E9 | 电子膨胀阀驱动部件故障 | |
| F6 | 冷媒充填过量 | |
| H9 | 室外机空气用热敏电阻(R1T)故障 | |
| J3 | 排气管热敏电阻(R31～33T)故障 | |
| J5 | 吸气管热敏电阻(R2T)故障 | |
| J6 | 换热器热敏电阻(R4T)故障 | |
| 系统 | U0 | 电子膨胀阀故障或制冷剂短缺引起的低压下降 |
| U1 | 反相 | |
| U2 | 电源电压不足或瞬间停电 | |
| U3 | 未执行检查运转 | |
| U4 | 信号故障 | |
| U5 | 遥控器与室内机之间传送故障或是设定错误 | |
| U8 | 主遥控器和副遥控器之间传送故障 | |
| U9 | 同一系统内的室内机和室外机之间的传送故障 | |
| UF | 制冷剂系统未设定,配线/配管不兼容 | |
| UH | 系统故障,制冷剂系统地址未确定 |
本课件以大金VRV变频多联机为例，来源于互联网。
来源：暖通南社
编辑：河北暖通 微信号：hebnt2015
标题：上海市宝山区大金空调变频多联机开机调试操作流程
链接：http://www.fulahem.com/products_16/161.html
免责声明：部分内容来自于网络，不为其真实性负责，只为传播网络信息为目的，非商业用途，如有异议请及时联系，本人将予以删除。
